Sicherungen für die Bahntechnik
Zuverlässiger Schutz im Dauerbetrieb
Für Schienen-
fahrzeuge,
Traktionsstrom-
versorgung, sowie
Signal- und
Bahninfrastruktur
Hohe
Zyklenfestigkeit für
anspruchsvolle Lastprofile
Schock- und
vibrationsfest gemäß
Bahnanforderungen
Kundenspezifische
Lösungen und
technische Beratung
Dynamische Lastprofile

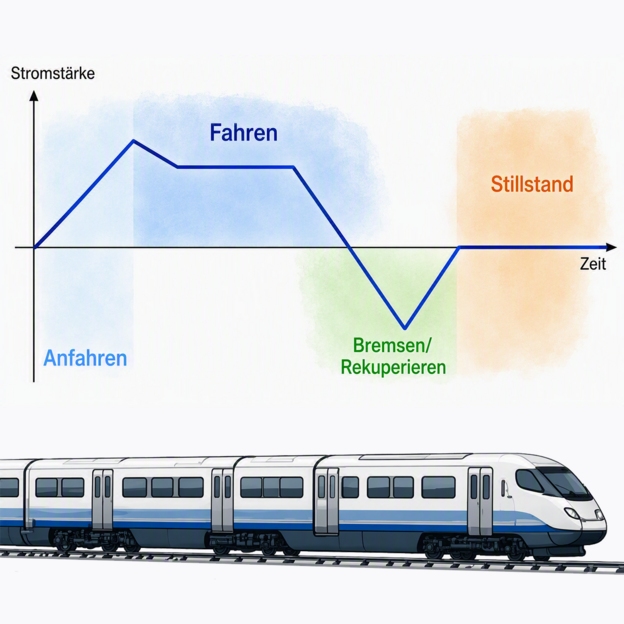

Im Bahnbetrieb führen Beschleunigen, Bremsen und Rekuperieren zu hochdynamischen Stromverläufen. Sicherungen müssen diese Belastungen über Millionen von Lastzyklen zuverlässig beherrschen, ohne vorzeitig zu altern oder unerwünscht abzuschalten. Entscheidend für die Auslegung ist daher nicht nur der maximale Strom, sondern das gesamte Lastprofil
Unsere Lösung
SIBA entwickelt Sicherungslösungen auf Basis realer Lastprofile und jahrzehntelanger Erfahrung in Bahnanwendungen. Unsere Produkte sind für hohe Zyklenfestigkeit, dauerhafte thermische Belastungen und zuverlässige Abschaltung im Fehlerfall ausgelegt – auch unter anspruchsvollen Bedingungen.
Experten-Tipp: Spitzenstrom und Effektivwert

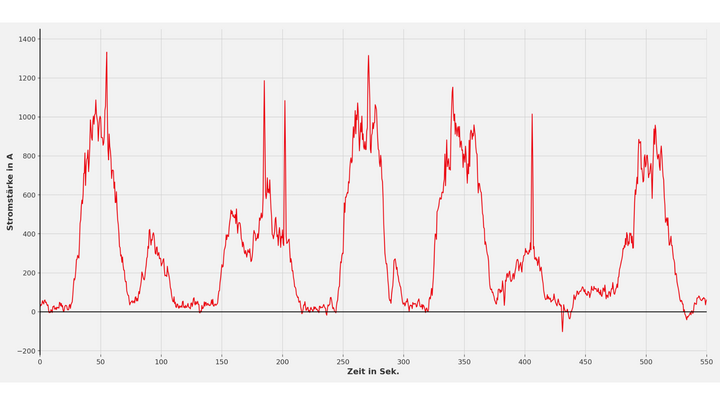

Für die Auslegung einer Sicherung ist nicht allein der maximale Strom ausschlaggebend. Maßgeblich ist die thermische Belastung über den gesamten Fahrzyklus. Der Effektivwert des Stromprofils liefert daher die entscheidende Grundlage für eine optimale Dimensionierung
Kurzschlussbedingungen in Bahnsystemen
Bahnstromsysteme unterscheiden sich deutlich von klassischen Industrieanwendungen. Lange Leitungswege, hohe Induktivitäten und Rekuperationsbetrieb beeinflussen das Kurzschlussverhalten und können zu höheren Spannungen führen. Dabei reicht die Auswahl einer Sicherung anhand von Nennstrom und Nennspannung nicht aus. Entscheidend sind die tatsächlichen Betriebs- und Fehlerbedingungen.
Unsere Lösung
SIBA unterstützt bereits in frühen Projektphasen bei der Auswahl und Auslegung geeigneter Sicherungen. Neben Spannung und Strom berücksichtigen wir Zeitkonstanten, Rekuperationsbetrieb, projektspezifische Kurzschlussbedingungen sowie Anforderungen relevanter Bahnnormen, beispielsweise IEC 60077 – 5. So entstehen Schutzlösungen, die optimal auf die jeweilige Anwendung abgestimmt sind.
Experten-Tipp: Zeitkonstanten (L/R) richtig berücksichtigen
In Bahnstromsystemen führen Oberleitungen, Stromschienen, Transformatoren und lange Leitungswege zu deutlich höheren Induktivitäten als in klassischen Industrieanwendungen. Dadurch steigt der Kurzschlussstrom langsamer an und das Abschaltverhalten der Sicherung verändert sich. Die Berücksichtigung der Zeitkonstante (L/R) ist daher ein wesentlicher Bestandteil einer zuverlässigen Sicherungsauslegung.
Verfügbarkeit unter extremen Bedingungen
Schock, Vibration, Temperaturwechsel und lange Lebenszyklen stellen höchste Anforderungen an Sicherungslösungen. Gleichzeitig kann der Ausfall einer einzelnen Komponente die Verfügbarkeit ganzer Fahrzeuge oder Infrastruktursysteme beeinträchtigen. Schutzlösungen müssen daher auch unter anspruchsvollsten Betriebsbedingungen zuverlässig funktionieren
Unsere Lösung
SIBA-Sicherungen sind für den langlebigen Einsatz in Bahnanwendungen entwickelt. Sie widerstehen mechanischen und thermischen Belastungen, erfüllen die Anforderungen relevanter Bahnstandards und tragen zu einer hohen Anlagenverfügbarkeit über dem gesamten Lebenszyklus bei.
Experten-Tipp: Die richtige Betriebsklasse entscheidet
Nicht jede Bahnanwendung stellt dieselben Anforderungen an das Schutzverhalten. Ob Traktionsstromversorgung, Stromrichter, Hilfsbetriebe, oder Signaltechnik- jede Anwendung erdordert eine auf die elektrischen und mechanischen Betriebsbedingungen abgestimmte Sicherung. Die richtige Betriebsklasse erhöht die Betriebssicherheit, verlängert die Lebensdauer und verbessert die Anlagenverfügbarkeit.
Experten-Tipp: Bahnstromnetz ist nicht gleich Industrienetz

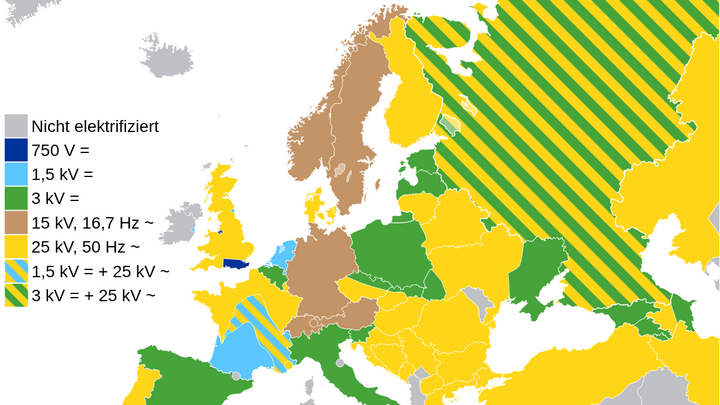

Weite Teile des europäischen Schienennetzes werden mit 16 ⅔ Hz betrieben, was sich von herkömmlichen industriellen Stromversorgungsnetzen unterscheidet. Wer Sicherungen für Bahnanwendungen entwickelt, muss diese spezifischen Eigenschaften berücksichtigen, um einen zuverlässigen Schutz und eine hohe Anlagenverfügbarkeit zu gewährleisten.
Insights & Inspiration

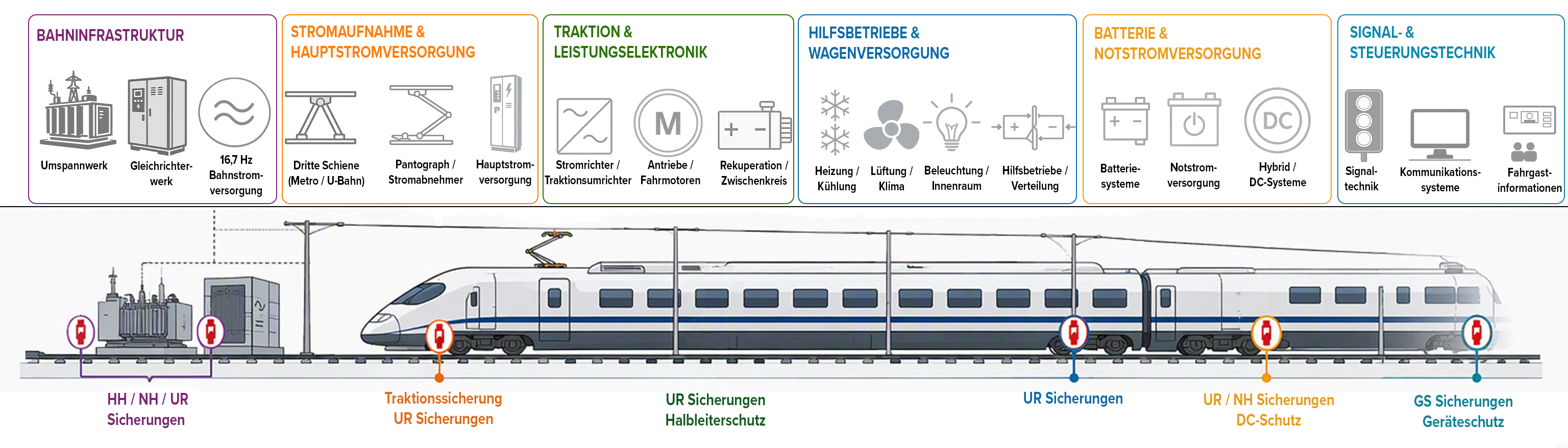

Sicherungslösungen für alle Bereiche der Bahntechnik
Jede Bahnanwendung stellt spezifische Anforderungen an den elektrischen Schutz. Ob Schienenfahrzeuge, Traktionsumrichter, Bahninfrastruktur oder Signaltechnik – SIBA bietet anwendungsspezifische Sicherungslösungen, die auf die jeweiligen Betriebsbedingungen und Schutzanforderungen abgestimmt sind.
